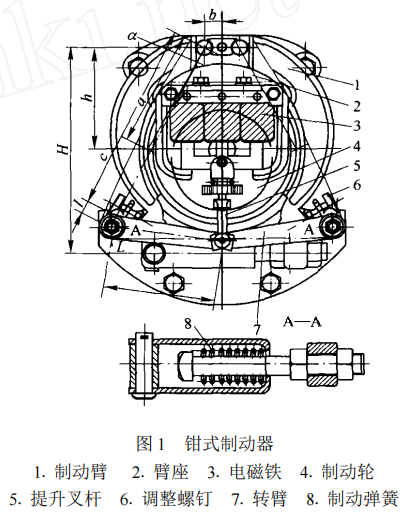

鉗式制動器是安裝在使用吊運熾熱金屬的電動葫蘆上，最近已完成了制造、試驗，結果是滿意的，該電動葫蘆除去起升錐形電動機的第1制動器外，裝在電動葫蘆減速器一端的鉗式制動器是第2制動器，2個制動器同時制動高速軸。因?yàn)殡妱?dòng)葫蘆是自重輕，尺寸小的起重設備，設計的鉗式制動器外廓尺寸（垂直于傳動軸的平面）必須包容在減速器的尺寸以內，決不能超出減速器的尺寸，否則與電動葫蘆外觀不協調，不美觀，制動器零部件尺寸也顯過大。鉗式制動器結構如圖1。

它主要由制動臂1、臂座2、電磁鐵3、制動輪4、轉臂7和制動彈簧8組成。為常閉式制動器，通電時起升電動機旋轉，輸出力矩起吊載荷，同時，制動器電磁鐵吸合，打開制動器；切斷電源時，起升電機制動，鉗式制動器電磁鐵打開，制動臂在彈簧力作用下抱緊制動輪制動載荷。電磁鐵是長行程電磁鐵。
